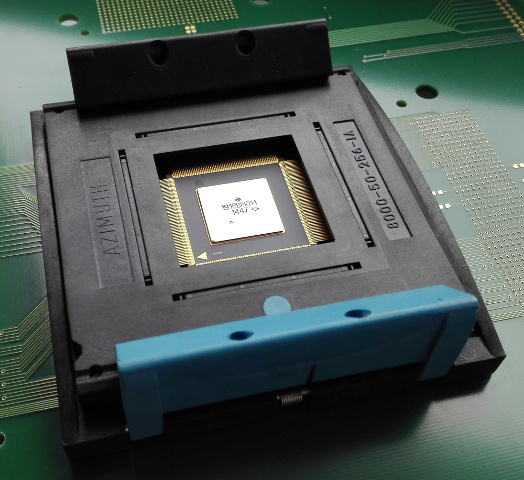

Компилятор LLVM для MultiClet: бенчмарк WhetStone

В разговорах о мультиклеточной архитектуре ранее часто обсуждалась её применимость к той или иной задаче в контексте количества присутствующего в ней естественного параллелизма. Так, при выполнении различных бенчмарков, в частности, CoreMark, велась речь о несоответствии таких программ мультиклеточной архитектуре, ввиду достаточно жесткой последовательности алгоритма, не позволяющего клеткам внутри группы извлекать достаточное количество параллельно исполняемых в ходе работы команд. В данной статье мы оценим мультиклеты в более показательных условиях — при помощи бенчмарка WhetStone.

Тест WhetStone отличается в выгодную сторону от CoreMark характером проводимых в нем вычислений: все входящие в него тесты, за исключением теста скорости условных переходов, в той или иной степени обладают внутренним параллелизмом. Тестирование производилось в двух вариантах. В первом, — Multiclet R1, — производилась компиляция актуальной версией компилятора LLVM с опциями:

-ffast-math -fno-builtin -O3

Во втором варианте, — Multiclet R1*, — тестирование производилось с внедрением в «ручном режиме» перспективных оптимизаций, добавляемых в настоящее время к компилятору. Ручная доработка сводилась к помощи компилятору в увеличении линейных участков методом объединения нескольких итераций цикла.

Результаты
Система
MHz
MWIPS/MHz
MFLOPS1/ MHz
MFLOPS2/ MHz
MFLOPS3/ MHz
COS MOPS/ MHz
EXP MOPS/ MHz
FIXPT MOPS/ MHz
IF MOPS/ MHz
EQUAL MOPS/ MHz
Multiclet R1*
100
0.721
0.256
0.212
0.162
0.018
0.008
3.569
0.417
1.57
RPi 2 v7-A7
1000
0.585
0.28
0.291
0.248
0.011
0.006
1.314
1.209
0.981
RPi 3 v8-A53
1200
0.604
0.276
0.29
0.248
0.01
0.007
1.267
1.561
1.014
ARM v8-A53
1300
0.642
0.268
0.241
0.239
0.028
0.004
1.197
1.436
0.439
Core i7 4820K
3900
0.887
0.341
0.308
0.167
0.023
0.014
0.998
1.504
0.251
Core i7 1 CP
3066
0.873
0.325
0.295
0.174
0.025
0.013
0.892
0.958
0.167
Phenom II
3000
0.799
0.307
0.27
0.111
0.026
0.016
0.835
1.001
0.167
Athlon 64
2211
0.785
0.308
0.272
0.104
0.026
0.016
0.832
0.999
0.187
Turion 64 M
1900
0.884
0.302
0.258
0.145
0.026
0.016
0.827
0.988
0.187
Core i5 2467M
2300
0.853
0.296
0.298
0.163
0.022
0.013
0.807
0.993
0.222
Core 2 Duo 1 CP
2400
0.885
0.337
0.307
0.198
0.024
0.012
0.804
0.81
0.176
Celeron C2 M
2000
0.868
0.297
0.296
0.194
0.023
0.012
0.778
0.781
0.172
Core 2 Duo M
1830
0.878
0.337
0.305
0.197
0.024
0.012
0.751
0.785
0.174
Multiclet R1
100
0.311
0.157
0.153
0.029
0.018
0.008
0.714
0.081
0.143
Celeron M
1295
0.832
0.324
0.297
0.178
0.022
0.012
0.631
0.923
0.173
Raspberry Pi
1000
0.391
0.137
0.146
0.123
0.009
0.004
0.617
1.014
0.805
Athlon XP
2088
0.856
0.307
0.274
0.139
0.026
0.016
0.576
0.998
0.166
Pentium Pro
200
0.79
0.332
0.278
0.146
0.023
0.013
0.575
0.755
0.149
Athlon4 Barton
1800
0.846
0.305
0.272
0.137
0.026
0.016
0.571
0.988
0.165
Celeron A
450
0.76
0.291
0.276
0.14
0.022
0.012
0.569
0.751
0.147
Pentium 4E
3000
0.39
0.182
0.164
0.058
0.014
0.006
0.323
0.27
0.126
Atom M
1600
0.348
0.176
0.157
0.051
0.01
0.007
0.252
0.744
0.11
Pentium 4
1900
0.383
0.214
0.188
0.056
0.012
0.006
0.241
0.427
0.118
Pentium MMX
200
0.615
0.328
0.267
0.079
0.025
0.013
0.198
0.73
0.186
Pentium
100
0.604
0.322
0.267
0.078
0.025
0.013
0.192
0.568
0.183
80486DX2
66
0.182
0.076
0.068
0.026
0.008
0.005
0.105
0.212
0.017
*Вариант использования перспективных оптимизаций компилятора LLVM

Видно, что по показателю MWIPS/MHz мультиклеты смотрятся гораздо увереннее, чем по показателю CoreMark/MHz (цифры опубликованы ранее в статье). Мы можем заметить следующее:

Применение оптимизаций, увеличивающих длину линейных участков, увеличивает общий показатель MWIPS/MHz приблизительно в полтора раза.
Такие оптимизации существенно расширяют эффективную область применимости мультиклеточных процессоров, за счет высвобождения ранее скрытого в задаче внутреннего параллелизма.

Тесты, входящие в WhetStone, можно условно разделить на четыре группы. В первую группу входят тесты на производительность вычислений с плавающей точкой. Результаты этих тестов определяют показатели MFLOPS1, MFLOPS2, MFLOPS3. Видно, что применение дополнительных оптимизаций компилятора LLVM дает существенное ускорение во всех трёх тестах.

Рассмотрим природу получаемого ускорения на примере показателя MFLOPS1 и исследуем, за счет чего достигается такой результат, на примере первого теста арифметики с плавающей запятой. Код теста на Си:
timea = dtime();
{
for (ix=0; ix<xtra; ix++)
{
for(i=0; i<n1*n1mult; i+=5)
{
e1[0] = (e1[0] + e1[1] + e1[2] — e1[3]) * t;
e1[1] = (e1[0] + e1[1] — e1[2] + e1[3]) * t;
e1[2] = (e1[0] — e1[1] + e1[2] + e1[3]) * t;
e1[3] = (-e1[0] + e1[1] + e1[2] + e1[3]) * t;
}
t = 1.0 — t;
}
t = t0;
}
timeb = dtime();

При компиляции теста существующей версией LLVM мы получим следующий ассемблерный код для тела внутреннего цикла:
jmp LBB2_4
SR4 := rdq #IR7, 2160
SR5 := rdq #IR7, 2152
SR6 := rdq #IR7, 2144
SR7 := rdq #IR7, 2136
SR8 := rdq #IR7, 2128
SR9 := rdq #IR7, 2120
SR10:= subf @SR6, @SR5
SR11:= subf @SR5, @SR6
SR12:= addf @SR5, @SR6
SR5 := addf @SR10, @SR4
SR10:= addf @SR11, @SR4
SR4 := addf @SR10, @SR7
SR7 := mulf @SR4, @SR8
SR10:= addf @SR5, @SR7
SR5 := subf @SR4, @SR10
SR11:= subf @SR10, @SR4
SR4 := mulf @SR10, @SR8
SR10:= mulf @SR5, @SR8
SR5 := addf @SR12, @SR10
SR10:= addf @SR11, @SR5
SR11:= mulf @SR5, @SR8
SR5 := mulf @SR10, @SR8
SR10:= addf @SR5, @SR6
SR5 := mulf @SR10, @SR8
wrq @SR9, #IR7, 2760
wrq @SR5, #IR7, 2752
wrq @SR11, #IR7, 2744
wrq @SR4, #IR7, 2736
wrq @SR7, #IR7, 2728

Видно, что многие инструкции в таком параграфе могут выполняться параллельно. Однако объединение нескольких итераций в одну позволяет существенно удлинить участок кода, исполнение которого происходит внутри межклеточной среды без использования памяти, а также позволяет экономить время на сохранении промежуточных результатов между итерациями.
После процедуры объединения итераций, тело цикла примет следующий вид jmp LBB2_4
SR4 := rdq #IR7, 272
SR5 := rdq #IR7, 264
SR6 := rdq #IR7, 256
SR7 := rdq #IR7, 248
SR8 := rdq #IR7, 320
SR9 := rdq #IR7, 240
SR10 := rdq #IR7, 232
SR11 := addf @SR4, @SR5
SR5 := addf @SR7, @SR6
SR12 := addf @SR11, @SR6
SR13 := subf @SR12, @SR7
SR12 := mulf @SR13, @SR8
SR14 := addf @SR12, @SR4
SR4 := addf @SR14, @SR11
SR11 := subf @SR14, @SR6
SR6 := addf @SR11, @SR7
SR11 := subf @SR13, @SR6
SR12 := subf @SR6, @SR13
SR13 := mulf @SR11, @SR8
SR11 := addf @SR5, @SR13
SR5 := addf @SR12, @SR11
SR12 := addf @SR11, @SR4
SR13 := mulf @SR5, @SR8
SR5 := mulf @SR12, @SR8
SR12 := addf @SR13, @SR7
SR7 := mulf @SR12, 0x3f000000
SR12 := subf @SR5, @SR7
SR5 := addf @SR12, @SR6
SR6 := addf @SR12, @SR11
SR13 := subf @SR5, @SR11
SR11 := addf @SR5, @SR4
SR4 := mulf @SR13, @SR8
SR5 := mulf @SR11, @SR9
SR11 := addf @SR4, @SR7
SR4 := subf @SR11, @SR12
SR12 := subf @SR6, @SR11
SR6 := mulf @SR12, @SR8
SR11 := subf @SR13, @SR12
SR12 := addf @SR6, @SR7
SR6 := mulf @SR8, @SR11
SR11 := addf @SR4, @SR12
SR4 := mulf @SR12, @SR8
SR13 := mulf @SR11, @SR8
SR11 := addf @SR4, @SR5
SR4 := addf @SR13, @SR7
SR5 := mulf @SR4, 0x3f000000
SR4 := subf @SR11, @SR5
SR7 := addf @SR4, @SR12
SR12 := addf @SR6, @SR4
SR6 := mulf @SR12, @SR8
SR12 := addf @SR6, @SR5
SR13 := addf @SR6, @SR11
SR6 := subf @SR12, @SR4
SR4 := subf @SR7, @SR12
SR7 := mulf @SR4, @SR8
SR4 := addf @SR7, @SR5
SR7 := addf @SR6, @SR4
SR6 := addf @SR4, @SR13
SR11 := mulf @SR7, @SR8
SR7 := mulf @SR6, @SR8
SR6 := addf @SR11, @SR5
SR5 := mulf @SR6, 0x3f000000
SR6 := subf @SR7, @SR5
SR7 := addf @SR6, @SR12
SR11 := addf @SR6, @SR4
SR12 := subf @SR7, @SR4
SR4 := addf @SR7, @SR13
SR8 := moveq @SR8
SR9 := moveq @SR9
SR10 := moveq @SR10
SR7 := mulf @SR12, @SR8
SR13 := mulf @SR4, @SR9
SR4 := addf @SR7, @SR5
SR7 := subf @SR4, @SR6
SR6 := subf @SR11, @SR4
SR4 := mulf @SR6, @SR8
SR9 := subf @SR12, @SR6
SR6 := addf @SR4, @SR5
SR4 := mulf @SR8, @SR9
SR9 := addf @SR7, @SR6
SR7 := mulf @SR6, @SR8
SR11 := mulf @SR9, @SR8
SR9 := addf @SR7, @SR13
SR7 := addf @SR11, @SR5
SR5 := mulf @SR7, 0x3f000000
SR7 := subf @SR9, @SR5
SR11 := addf @SR7, @SR6
SR6 := addf @SR4, @SR7
SR4 := mulf @SR6, @SR8
SR12 := addf @SR4, @SR5
SR13 := addf @SR4, @SR9
SR4 := subf @SR12, @SR7
SR7 := subf @SR11, @SR12
SR9 := mulf @SR7, @SR8
SR11 := subf @SR6, @SR7
SR6 := addf @SR9, @SR5
SR7 := mulf @SR8, @SR11
SR9 := addf @SR4, @SR6
SR4 := addf @SR13, @SR6
SR11 := mulf @SR9, @SR8
SR9 := mulf @SR4, @SR8
SR4 := addf @SR11, @SR5
SR5 := mulf @SR4, 0x3f000000
SR4 := subf @SR9, @SR5
SR9 := addf @SR7, @SR4
SR7 := addf @SR4, @SR6
SR6 := mulf @SR4, @SR8
SR11 := mulf @SR9, @SR8
SR9 := addf @SR11, @SR5
SR11 := subf @SR7, @SR9
SR7 := subf @SR9, @SR4
SR4 := mulf @SR9, @SR8
SR9 := mulf @SR11, @SR8
SR11 := addf @SR9, @SR5
SR9 := addf @SR7, @SR11
SR7 := mulf @SR11, @SR8
SR11 := mulf @SR9, @SR8
SR8 := addf @SR11, @SR5
SR5 := mulf @SR8, 0x3f000000
wrq @SR10, #IR7, 384
wrq @SR6, #IR7, 376
wrq @SR4, #IR7, 368
wrq @SR7, #IR7, 360
wrq @SR5, #IR7, 352

Вторая группа тестов оценивает скорость работы основных математических функций и характеризуется показателями COS MOPS и EQUAL MOPS. Оптимизации компилятора не оказывают заметного влияния на показатели данных тестов, поскольку основная нагрузка ложится на математическую библиотеку. Существенное негативное влияние на результат этих тестов оказал факт того, что используемая математическая библиотека писалась под старый процессор P1 и не использовала многие преимущества более нового процессора R1.

В третью группу тестов можно объединить тесты производительности целочисленной арифметики (показатель FIXPT MOPS) и производительности работы с массивами (показатель EQUAL MOPS). На тесты данной группы влияют все процессы, повышающие производительность в первой группе, кроме того, увеличенные линейные участки, полученные путем объединения итераций цикла, могут быть оптимизированы стандартными средствами оптимизации компилятора LLVM. Эти оптимизации существенно сокращают число необходимых промежуточных вычислений и приводят к тому, что итоговые показатели тестов для R1 оказываются в 1,5…2 раза выше аналогичных показателей Intel и ARM.

К последней группе отнесём тест производительности выполнения условных переходов с показателем IF MOPS. Невысокие показатели данного теста обусловлены строгой последовательностью теста и, как следствие, отсутствием необходимого количества параллелизма.

Таким образом, текущая ревизия процессора, при достаточной длине линейного участка и достаточном количестве взаимонезависимых команд внутри него, обеспечивает скорости исполнения, сопоставимые с актуальными версиями ядер семейства ARM и Intel. Неплохие результаты достигаются для показателей MFLOPS1, MFLOPS2, MFLOPS3. Превосходные результаты по показателям FIXPT MOPS и EQUAL MOPS связаны не только с особенностями работы мультиклеточной архитектуры, но и с результатами компиляторных оптимизаций алгоритма, производимых на увеличенных линейных участках, что приводит к некоторому завышению результатов в этом тесте за счет сокращения числа выполняемых действий. Не слишком хорошие показатели COS MOPS и EXP MOPS определяются недостаточным вниманием к оптимизации математической библиотеки и будут улучшены в будущем.

Что касается самого компилятора, то с момента написания прошлой статьи его функционал для мультиклеточной архитектуры был заметно расширен:

Добавлена поддержка 64-х разрядной целочисленной арифметики.

Добавлена возможность генерирования отладочной информации.

Добавлена цель (опция -target), обеспечивающая генерацию ассемблерного кода только с использованием вещественной арифметики одинарной точности (типы double, long double имеют размер 32 бита, как тип float).

Добавлены опции компилятора, обеспечивающие использование только 32-х разрядных инструкций записи (необходимость в этом возникла из-за особенности реализации внешней памяти процессора R1, в которую можно писать только 32-х разрядные значения).

Оптимально реализованы библиотечные функции memset(), memcpy(), memmov().

Были проведены исследования возможности поддержки компилятором векторных инструкций, результаты которых не выявили необходимости в реализации данной возможности из-за ограниченности набора векторных инструкций, поддерживаемых самим процессором R1.

В целом компилятор LLVM обновлён до версии 3.8.1.
